显微镜 >> 显微镜 >> 测量显微镜.读数显微镜(含干涉.光切法显微镜)
产品介绍
15J系列是非常经典的一款测量显微镜
15J: 无光源,机械读数,性价比测量显微镜
15JA: 有下照明,机械读数
15JE: 本身无光源,可以选购光源.数显读数
15JF: 上下光源,液晶数显读数
物镜(放大倍率,数值孔径,焦距mm)
2.5×, 0.08, 43.4
10×, 0.25, 17.13
目镜WBF(带坐标线)放大倍率,焦距mm: 10×,25
工作距离mm: 58.84, 7.81
视场直径mm: 5.6, 1.4
总放大倍率: 25×, 100×
测量范围X-Y:50x13mm, 刻度盘分度0-360度,分度值6′
分辨率: 0.001mm (数显读数)
测量精度: 仪器示值误差±(5+L/15)μm  L-被测件长度mm
电话咨询热线:
021-6573 0171多种规格参数,请拨打咨询热线
留言咨询服务:(适用于午休和夜间、习惯留言咨询的客户)
联系人
电话:
邮箱:
内容:

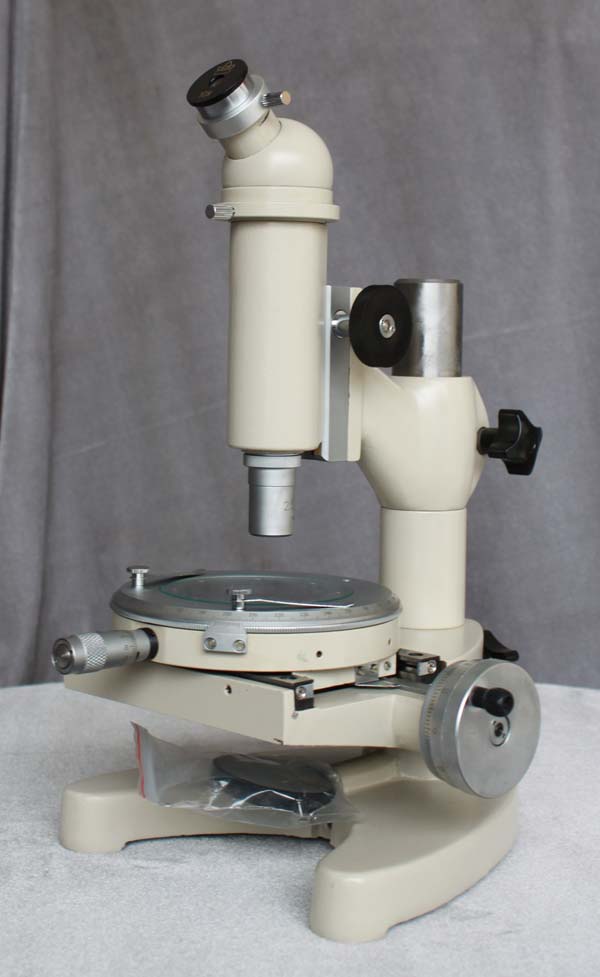

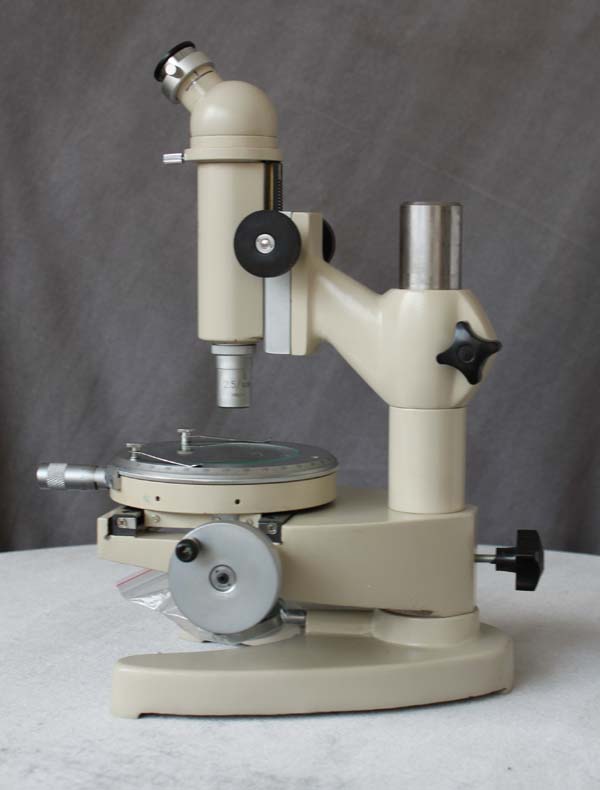

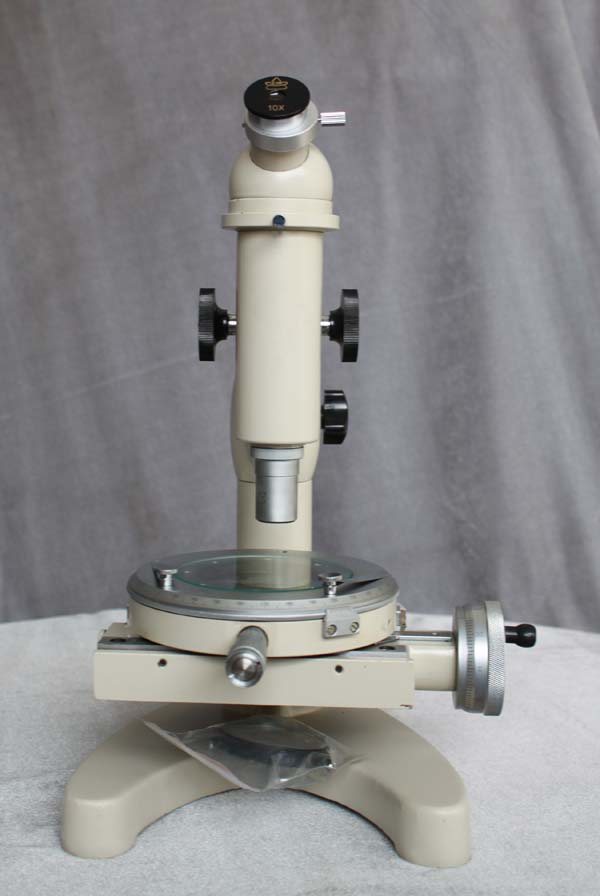

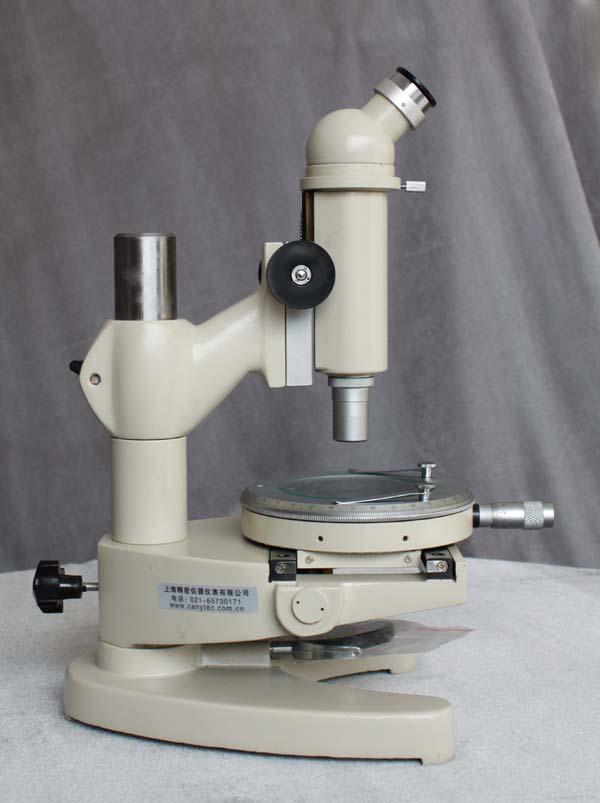

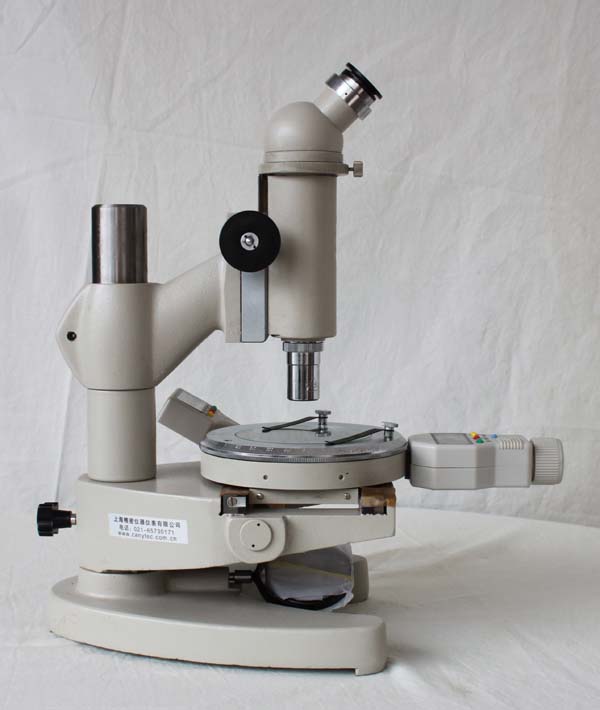

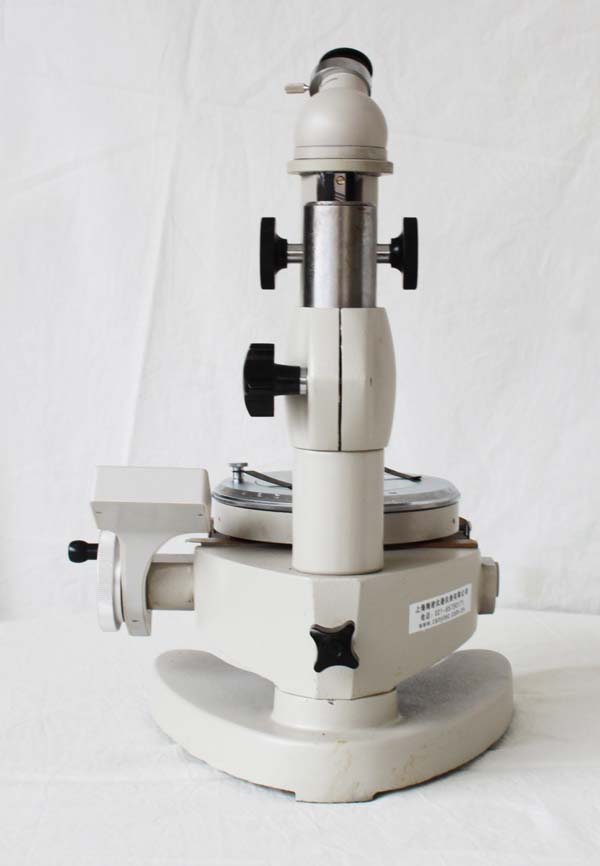

15J15JE测量显微镜

用途: 结构简单、操作方便和经久耐用的测量显微镜,适用范围广泛,主要用途如下:

1.坐标中测定长度,例如:孔距、基面距离、刻线宽度、键槽宽度、狭缝宽度、内、外圆直径等。

2.转动度盘测定角度,例如:样板、量规钻孔模板及几何形状复杂的零件进行外形和角度测量。

3.用作观察显微镜,以比较法检查工作表面光洁度、鉴定冶金工业的矿石标本、检验纤维及印刷、照相和电子行业的细微作业等。



技术参数

物镜

放大倍率/数值孔径

2.5×/0.08

10×/0.25

焦距

43.4mm

17.13mm

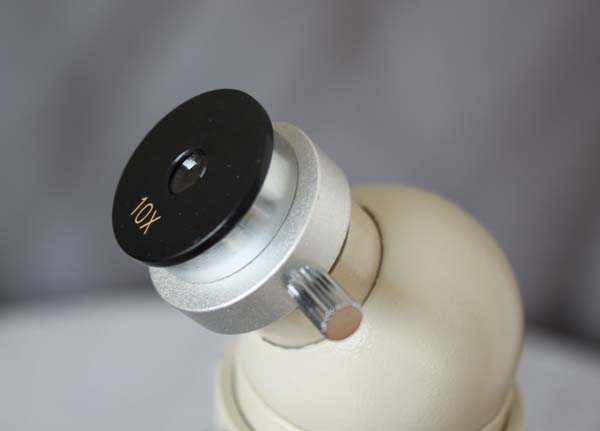

目镜WBF

(带坐标线)

放大倍率

10×

焦距

25mm

工作距离

58.84mm

7.81mm

视场直径

5.6mm

1.4mm

总放大倍率

25×

100×

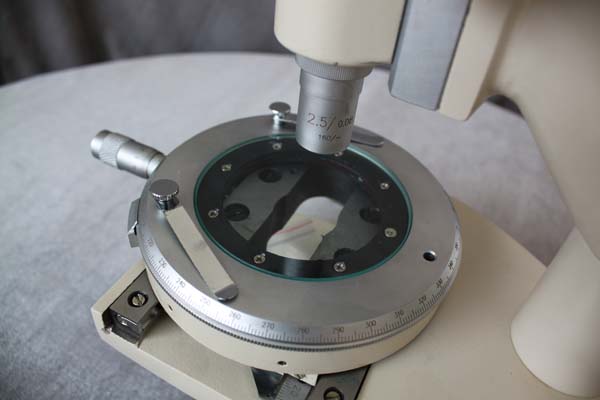

测量工作台

测量范围X-Y50x13mm  刻度盘分度0o-360o  分度值6

分辨率

15J

0.01mm (测微鼓读数)

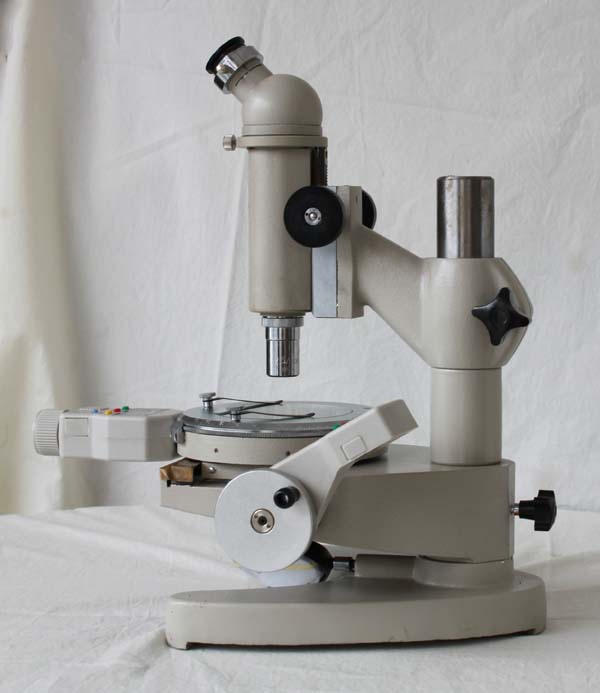

15JE

0.001mm (数显读数)

测量精度

仪器示值误差±(5+L/15)μm  L-被测件长度mm (包括测量误差和仪器系统误差)

仪器尺寸

测量工作台直径120mm

玻璃工作台直径80mm

测量台面到物镜距离80mm

包装规格

重量10Kg

体积325x262x220mm

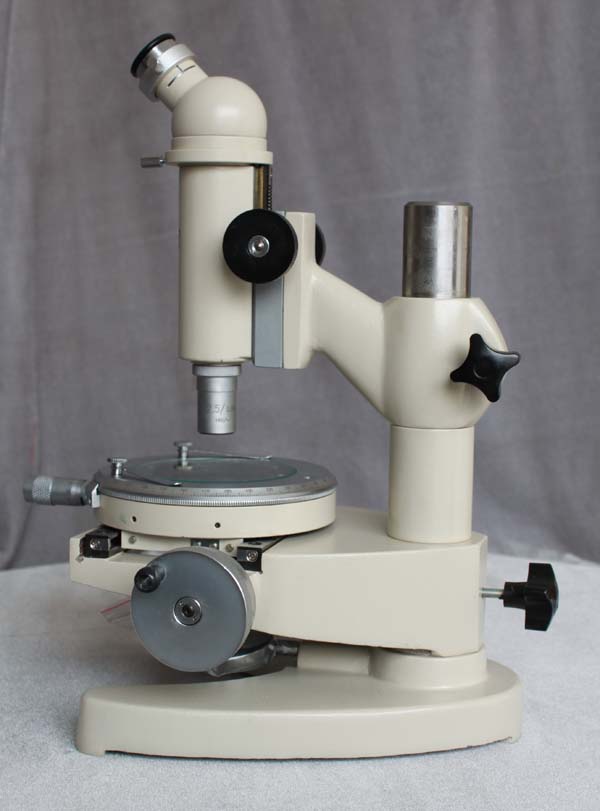

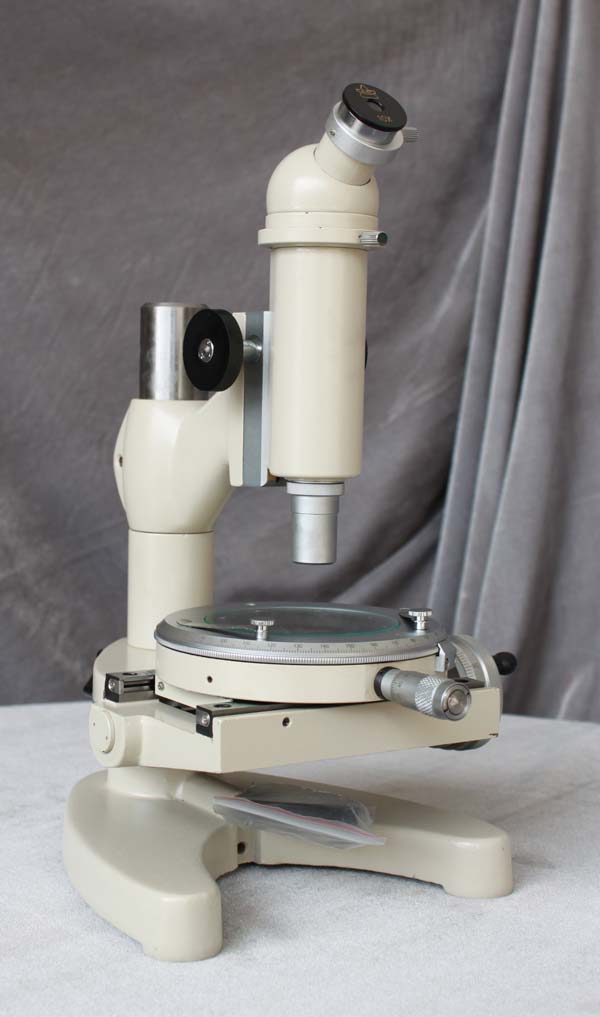

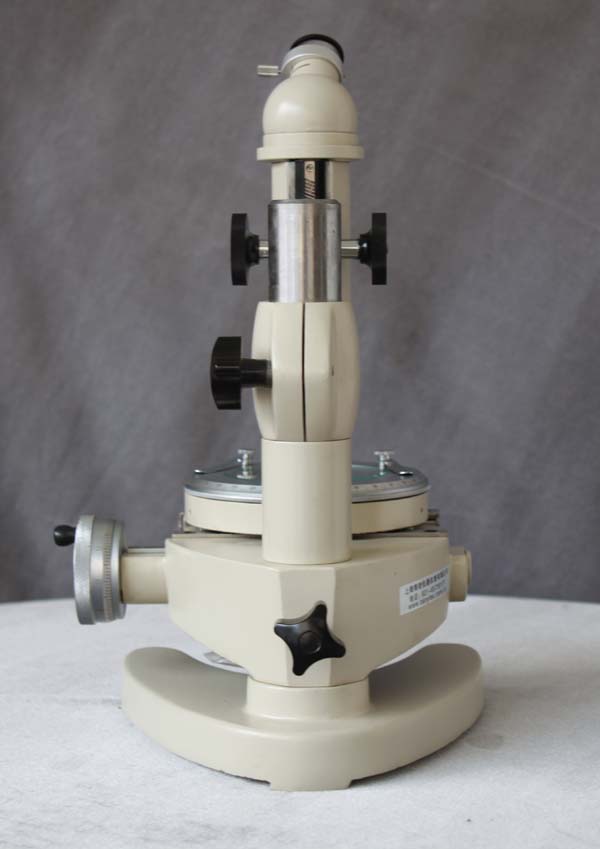

15JA测量显微镜

15J型测量显微镜是光学计量仪器之一种,它的结构简单,操作方便,适用范围极广,主要用途如下:

1.直角座标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽

宽度,狭缝宽度,通孔圆直径等等。

2.转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。

3.用作观察显微镜,以比较检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等。



技术参数

物镜

放大倍数

2.5X

10X

焦距(毫米)

43.40

17.13

目镜

放大倍数

10X

焦距(毫米)

25.00

显微镜放大倍数

25X

100X

工作距离(毫米)

58.84

7.81

视场直径(毫米)

5.6

1.4

x轴移动测量范围: 50毫米

y轴移动测量范围: 13毫米

测微器分度值: 0.01毫米

测量台转动范围: 不限

测量台刻度盘分度范围: 0° - 360°

测量台刻度盘之分度值: 1°

测量台刻度盘游标读数示值: 6'

照明方式:反射光(自然光)

测量精度:仪器值误差(5+L/15)微米

仪器示值误差:包括测量误差与仪器系统误差。

注:测量地点温度变化(20 ± 3CL—被测件长度(毫米)

仪器之主要尺寸: 测量台与物镜间之最大距离:80毫米

测量工作台直径: 120毫米

仪器外形尺寸:  高325*262*220毫米

仪器重量级: 约10.6公斤

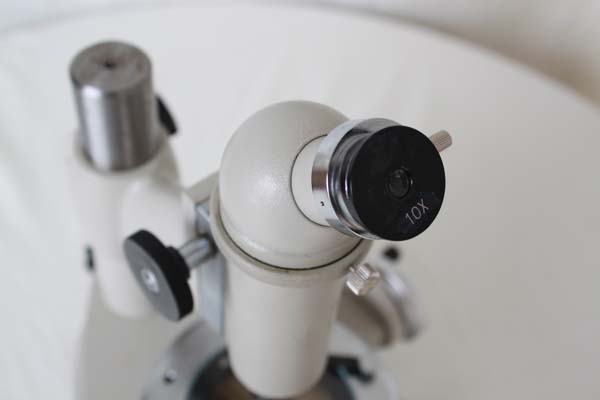

显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦

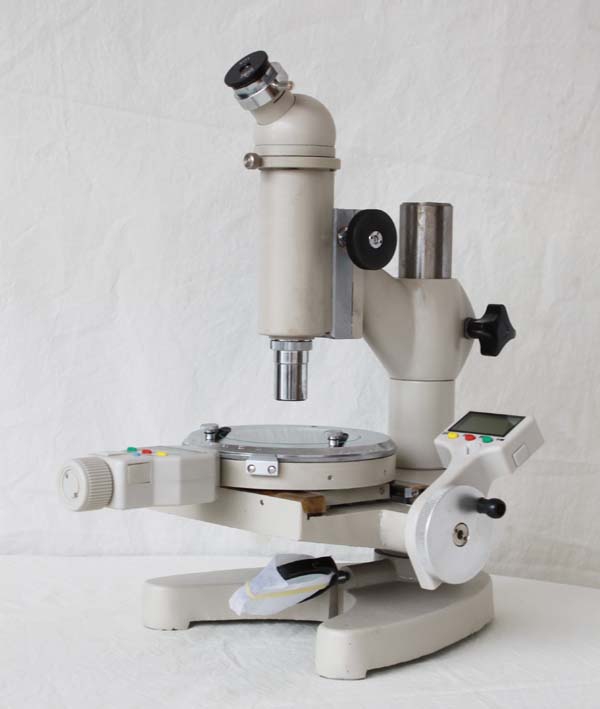

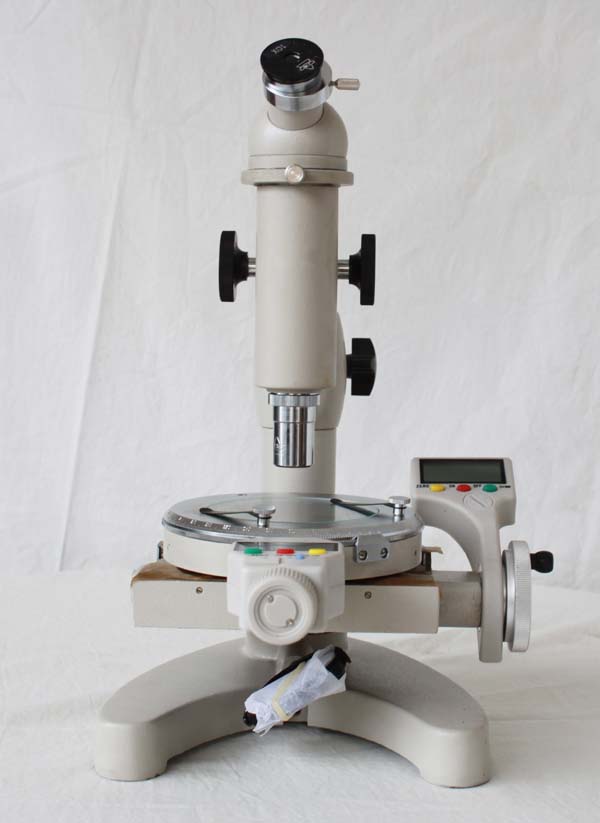

15JF测量显微镜





15J





















15JE















 15J系列:测量范围50-13mm,精度是0.01-0.001.(15JA,15JE,15JF)
