产品介绍

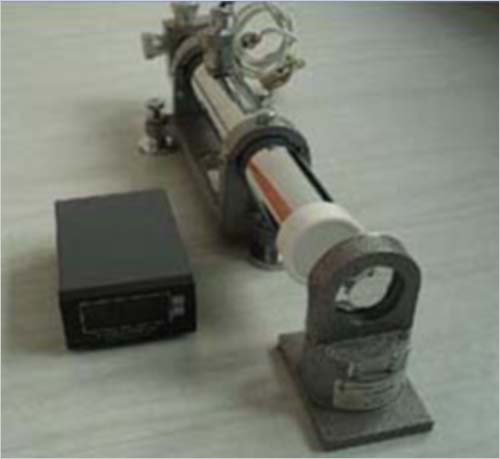

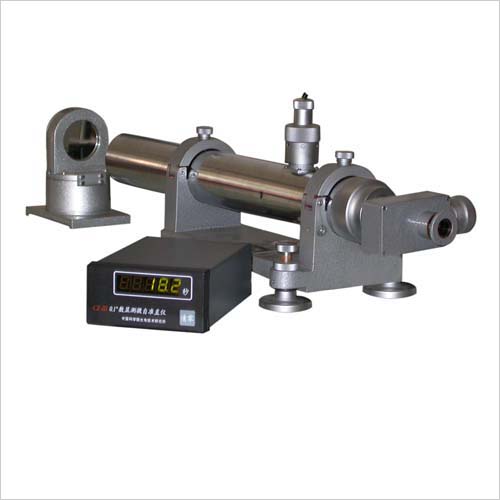

这款是数字显示,精度到0.1秒
测角范围：0-10′
最小分辨率：0.1″
示值误差：10′范围内≤2″,任意1′范围内≤0.5″
准直物镜：焦距：258mm,入瞳直径：ф40mm
显微物镜：焦距：27.45mm,放大倍率：4倍
测微目镜：视场：10mmX6mm
视度调节：±5屈光度
组合焦距：1031.324mm
最大测量距离：30m
视轴与镜管机械轴平行度：＜20″
视轴与支架底面平行度：＜20″
圆水泡规格：8′ 置平精度：4′ |
|
|
|
 |
|
自准直仪采用光学自准直原理和二维测量结构，能对机床、仪器精密导轨和精密平板的运动直线度和平直度，同时做水平、垂直二维方向的角、线值精密测量，工作效率优于目前单向同类仪器，其结构紧凑，精度高、体积小、重量轻，适用于各级计量单位、研究所、大专院校实验室、工厂计量室和车间加工现场。
产品特点
本仪器测量范围大，精度高，使用方便，配以一定的附件后，能扩大使用范围的特点。仪器主体与平面反射镜联合使用，可测量工件平直度，平板的平面度；与光学五棱镜联合使用，可测量垂直导轨的平直度和垂直度；与多面棱体联合使用，可测量度盘的圆分度误差。
技术参数
测角范围：0-10′
最小分辨率：0.1″
示值误差：10′范围内≤2″,任意1′范围内≤0.5″
准直物镜：焦距：258mm,入瞳直径：ф40mm
显微物镜：焦距：27.45mm,放大倍率：4倍
测微目镜：视场：10mmX6mm；视度调节：±5屈光度
组合焦距：1031.324mm
最大测量距离：30m
视轴与镜管机械轴平行度：＜20″
视轴与支架底面平行度：＜20″
圆水疱规格：8′ 置平精度：4′
照明灯电压：6V;功率：2-5w
光栅数显表规格：单坐标20细分，配50线对/ mm光栅线位移传感器
光栅数显表电压：220V
仪器外形尺寸：490X162X180mm
仪器重量：7.8kg
| |
 |
|
|
|
|
|
|
