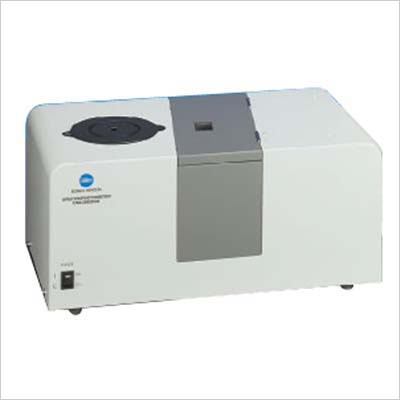

CM-3500d分光测色计(分光式/顶部端口)
多功能分光测色计
几乎适用于应用的多功能、顶部端口分光测色计。
柯尼卡美能达CM-3500d分光测色计是一部专为各种色彩测量应用而设计的高精度d/8°光学系统、顶部端口仪器。通过计算机软件SpectraMagic NX操作可实现从科研实验室到厂区的各种色彩控制，简单、高效。适用于医药、食品等领域。
CM-3500d可执行反射色及透射色测量。可更换的测量孔罩(3、8、30mm直径)及壳体组件特殊孔罩为各种样品测量提供了灵活度。
顶部端口设计(将样品简单地放置于仪器顶部)可方便地测量固体、粉体、粘稠状物体，甚至不透明液体的反射率。
透明的液体或固体可在透射试料室内测量。
·反射色的测量
-SCI/SCE切换
-选择SCI时，测量不受样品表面条件的影响，适合进行色彩混合比和CCM的控制。选-择SCE时，可以获得与不含正反射光的目视评价结果相近的测量结果。
-测量口径的转换
-根据测量的样品，可选择30mm、8mm、3mm(备选)测量口径。
-粉体/粘稠物体的测量
-利用壳体测量组件(选购件)可对粉体或粘稠状样品进行测量。
·透射色的测量
-利用扩散照明 0°受光（d/0)方式可进行透射色的测量。适用范围广。从玻璃滤光镜等薄片状、板状样品到食品、化妆品等液体样品都可测量。
产品特点
·电脑控制下的准确可靠的桌面式仪器，可通过Windows系统软件加以操作
·采用d/8(扩散照明/8度受光方式)光学系统。
·标准测量口径为30mm、8mm；另可选Φ3mm。
·可通过d/0光学系统测量透射色。
·可使用壳体组件(选购件)对粉体或粘稠状样品进行测量。
技术参数
|
照明/受光光学系统 |
反射率：d/8(扩散照明8°方向受光)、可切换SCI(含反射分量)/SCE(不含反射分)；符合ISO和DIN标准对d/8的要求；亦符合CIE和ASTM标准对d/0的要求。透射率：d/0(扩散照明 0°受光方式) |
|
受光素子 |
双重18个元件的硅光电二极管阵列(具有楔形连续干涉滤光片) |
|
波长范围 |
400～700nm |
|
测量波长间隔 |
20nm |
|
半带宽 |
平均约20nm |
|
光度测定范围 |
0～175%；分解能力： 0.01% |
|
测量用光源 |
脉冲氙弧灯 |
|
测量时间 |
约2.5秒(一直到数据输出为止) |
|
测量最小间隔 |
3秒 |
|
测量口径/照明口径 |
反射率：可在LAV和MAV之间切换
LAV:Φ30mm测量/Φ36mm照明
MAV:Φ8mm测量/Φ11mm照明
透射率：约Φ22mm |
|
重复性 |
白色校正后，白色校正板以10秒间隔测量30次时：分光反射率：标准偏差0.20％以内
色度值：标准偏差ΔE﹡ad .05以内 |
|
仪表误差 |
△E﹡ad 0.15以内(典型值) BCRA系列IItile 12色的平均值(对比标准主体测量值) |
|
温度漂移 |
分光反射率：±0.30%/°C以内
色差：ΔE*ab 0.05/°C以内 |
|
接口 |
RS-232C标准 |
|
电源 |
AC 100V/120V/230V 50/60Hz(使用标配AC电源适配器) |
|
使用温度/湿度范围 |
0～40°C，相对湿度85%以下（35°C）、不可结露 |
|
保管温度/湿度范围 |
-20～45°C，相对湿度85%以下（35°C）、不可结露 |
|
尺寸 |
413 × 190 × 240mm |
|
重量 |
10kg |
|
标准配件 |
白色校正板CM-A120、目标罩(Φ8mm)CM-A122、目标罩(Φ30mm)CM-A123、零位校正盒CM-A124、便携包CM-A67、AC适配器、RS-232C线缆(2m、9针、适用于IBM个人电脑) IF-A12 |
|
另售配件 |
色彩数据软件SpectraMagic ™ NX、CM-A96透射样品架、石英槽CM-A97(2mm)、CM-A98(10mm)、CM-A99(20mm)、塑料槽CM-A130(2mm)、CM-A131(10mm)、CM-A132 (20mm)、透射用零位校正板CM-A100、样品观测器CM-A125、彩色瓦片、RS-232C线缆(适用于IBM个人电脑) |

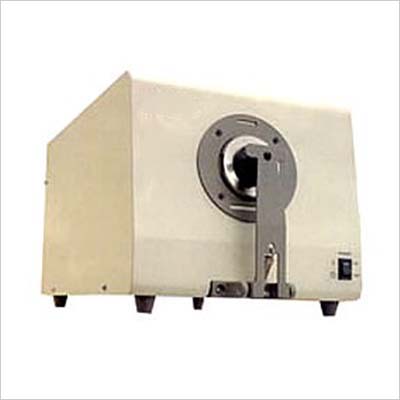

CM-3600d台式分光测色仪
可靠的精度 优良的再现性
使用10nm节距测量360～740nm全范围波长。采用双波束方式、双通道传感阵列实现高精度和高再现性。
追求人性化的舒适方便的操作
通过取景器坐在座位上即可确认测量位置。
致力于免维修化的高可靠性设计
通过技术革新避免SCI/SCE之间的转换以及移动过滤器等设备可动部位的产生。在设计和制造调整上引入了ISO9001认证质量管理体系使产品具有高可靠性和耐用性。
高水准的简洁紧凑型设计
加载6英寸的大型积分球，实现机身的简洁紧凑。
搭载了3种测量口径
可根据样品尺寸选择适当的测量口径。
可靠的精度 优良的再现性
可测量A4尺寸大小的样品的中间部位。
适用于各领域的研究活动、开发部门、质量管理部门使用，大学、试验室、检测机构
产品特点
·电脑控制下的高精度、高可靠性的固定结构可使用Windows系统软件
·采用符合各种标准的d/8(扩散照明 8°受光方式)光学系统统。
·测量口径为φ25.4mm、φ8mm、φ4mm。
·可通过d/0光学系统统测量透射色。
·采用数字化控制系统。
·可同时测量SCI(含正反射光)和SCE(不含正反射光)。
·采用数字化控制系统。
·通过演算合成照明光的UV强度。这样调整滤波器位置的费力工作就可被省略。
·可同时进行一般测量和荧光色测量。
技术参数
|
照明/光学系统 |
可同时测量d/8（扩散照明8°方向受光）、SCI（含反射光）和SCE（不含正反射光）。 |
|
受光素子 |
双重40个元件硅光电二极管阵列 |
|
分光手段 |
平面绕射光栅 |
|
测量波长范围 |
360nm～740nm |
|
测量波长间隔 |
10nm |
|
一半宽度 |
大约10nm |
|
反射率测定范围 |
0～200%、表示分解能：0.01% |
|
测量用光源 |
脉冲氙弧灯×4个 |
|
测量时间 |
大约1.5秒（一直到数据输出为止） |
|
最短可测定间隔 |
SCI/SCE测定时是4秒 |
|
测量口径/照明口径 |
LAV:φ25.4mm/φ30mm
MAV:φ8mm/φ11mm
SAV:φ4mm/φ7mm |
|
重复性 |
分光反射率：标准偏差0.1％以内
色彩值：标准偏差△E﹡ad 0.02以内
白色校正后、白色校正以10秒间隔测定30次时 |
|
仪表误差 |
△E﹡ad 0.15以内(LAV/SCI)
BCRA系列IIteil 12色的平均值(以柯尼卡美能达主机身为标准） |
|
温度依存性 |
分光反射率：±0.10%/℃以内、色差：△E﹡ad0.05/℃以内 |
|
UV转换 |
瞬间调整(UV420nm探头滤波器/附带UV420nm探头滤波器) |
|
透射色测量方式 |
d/0（扩散照明 0°方向受光） |
|
透射试料室 |
横宽133mm、进深50mm、测量口径φ17mm |
|
透过试料托架 |
薄片状、板状试料/液体试料两用（可拆卸安装） |
|
接口 |
以RS-232C为标准、端子：D-SUB 9Pin（凹型销） |
|
电源 |
AC 100V（使用专用AC适配器） |
|
使用温湿度范围 |
13～33℃，80％RH以下（温度35℃时/不可结露） |
|
保管温湿度范围 |
0～40℃，80％RH以下（温度35℃时/不可结露） |
|
尺寸 |
240(宽)×206(高)×380(进深)mm |
|
重量 |
12kg |
|
标准配件 |
白色校正板、目标罩（φ4mm、φ8mm、φ25.4mm）、零校正盒、AC适配器AC-A12、防尘罩、配件盒、单元驱动器、RS-232C电缆（DOSV用9针2m）、RS-232变换适配器（9针→25针） |
|
另售配件 |
色彩管理软件CM-S9w、透过试料架CM-A96、石英槽CM-A97(2mm)/CM-A98(10mm)/CM-99(20mm）透过用零校正板CM-A100、RS-232C电缆CM-A56(NEC用 5m) RS-232C电缆CM-A52～55(DOSV用) |

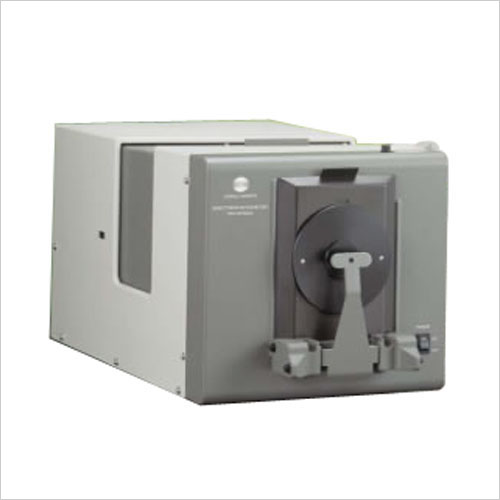

CM-3700d台式分光测色计(分光式/侧面端口)
分光测色计，实现色彩管理网络系统中高水准的准确度和可靠度。
通过CM-3700d，柯尼卡美能达再次证明了其在先进仪器领域中的地位。CM-3700d各方面的设计均以实现高性能的精度色彩控制为目标。大型积分球、孔罩及整个光学系统符合CIE、ISO、ASTM、DIN、JIS等国际标准的要求。
分别用于样品、反馈通道及大功率氙弧灯的两个扁平全息光栅与硅光电二极管阵列确保了精度和重复性(特别是暗色调)。
CM-3700的优点得到了行业公司的赞赏。柯尼卡美能达高端制造技术的另一例证是其仪器误差很小。
·反射色的测量
SCI/SCE切换
选择SCI时，测量不受样品表面条件的影响，适合进行色彩混合比和CCM的控制。选择SCE时，可以获得与不含正反射光的目视评价结果相近的测量结果。
·测量口径的转换
根据测量的样品，可选择φ25.4mm、φ8mm和3×5mm的测量口径。
·荧光色的测量
通过UV截止滤光片对UV光线进行1000步幅调节。由于可获得相当于D65的照明光源，所以它适合测量纸张、纸浆以及其它含有荧光物质的物体。
·透射色的测量
通过扩散照明 0°受光（d/0)方式可进行透射色的测量。
适用范围广，从玻璃滤光镜等薄片状、板状样品到食品、化妆品等液体样品均可进行测量。
适用于塑料、纤维、染色、陶瓷工业等领域
产品特点
·电脑控制下的准确可靠的桌面式仪器，可通过Windows系统软件加以操作
·采用d/8(扩散照明/8°受光方式)光学系统。
·测量口径为φ25.4mm、φ8mm、3×5mm。
·可通过d/0光学系统测量透射色。
·可进行UV光量的调整和荧光色的测量。
技术参数
|
照明/受光光学系统 |
d/8(扩散照明8°方向受光)、可切换SCI(含反射分量)/SCE(不含反射分)；符合ISO和DIN标准对d/8的要求；亦符合CIE和ASTM标准对d/0的要求。透射率：d/0(扩散照明 0°受光方式) |
|
受光素子 |
带扁平全息光栅的硅光电二极管阵列 |
|
波长范围 |
360nm～740nm |
|
测量波长间隔 |
10nm |
|
半带宽 |
平均约14nm |
|
光度测定范围 |
0～200%；分解能力： 0.001% |
|
测量用光源 |
脉冲氙弧灯 |
|
测量时间 |
0.6～0.8秒(一直到数据输出为止) |
|
照明口径/测量口径 |
反射：可选LAV、MAV和SAV
LAV:Φ28mm照明/Φ25.4mm测量
MAV:Φ 11mm照明/Φ8mm测量
SAV:5 × 7mm照明/3 × 5mm测量
透射：约Φ20mm |
|
重复性 |
白色校正后，白色校正板以10秒间隔测量30次时：;
分光反射率：标准偏差0.05％以内
色度值：标准偏差ΔE﹡ad .005以内
白色校正后，黑色板(BCRA系列II；反射率：为1%)以10秒间隔测定30次时：
分光反射率：380～740nm：标准偏差0.02%以内
360、370nm：标准偏差0.04％以内
色度值：标准偏差ΔE﹡ad .05以内 |
|
仪表误差(LAV) |
BCRA系列IItile12色的平均值 △E﹡ad 0.08(典型值)
BCRA系列IItile12色的最大值 △E﹡ad 0.3(相当于△Ecmc 0.2)以内(对比主机测量值) |
|
温度漂移 |
分光反射率：±0.10%/°C以内 |
|
色差：ΔE*ab 0.05/°C以内 |
|
UV调校 |
电脑控制；持续可变 |
|
透射测量中被测样品的条件 |
薄片、板状、液体，厚度小于50mm |
|
接口 |
RS-232C标准；波特率：1200、2400、4800或9600 |
|
电源 |
AC 100V/120V/230V 50/60Hz(使用标配AC适配器) |
|
使用温度/湿度范围 |
13～33°C，相对湿度80%以下、不可结露 |
|
保管温度/湿度范围 |
0～40°C，相对湿度80%以下、不可结露 |
|
尺寸(W × H × D) |
271 × 259 × 500mm |
|
重量 |
18kg |
|
标准配件 |
白色校正板、目标罩(3×5mm)、目标罩(Φ8mm)、目标罩(Φ25.4mm)、零位校正盒、交流适配器、RS-232C线缆(2m、9针、适用于IBM个人电脑)、附件盒CM-66 |
|
另售配件 |
色彩数据软件SpectraMagic NX、透射样品架、玻璃比色槽(2mm、10mm、20mm)、塑料比色槽(2mm、10mm、20mm)、透射零位校正板、色板、RS-232C线缆(适用于IBM个人电脑 |
|
